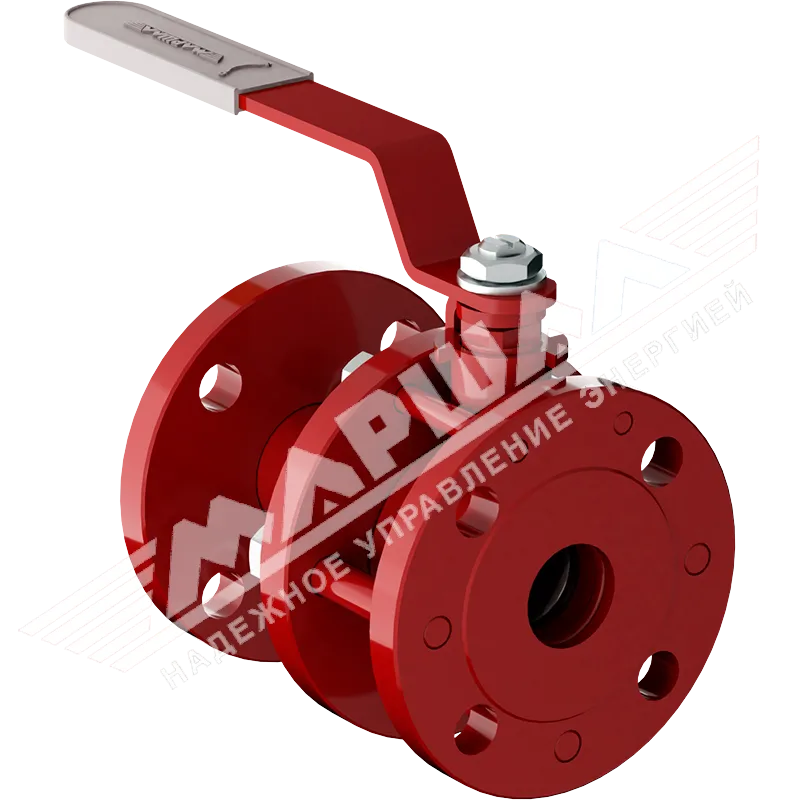

Кран шаровой для пара 11с67п 5СФ.00.1 П/П из стали 20, Ду 10-200, Ру 16-40

Кран шаровой для пара 11с67п 5СФ.00.1 П/П из стали 20, Ду 10-200, Ру 16-40
Документы Материалы
Выбрать типоразмер
Характеристики

Обозначение: 11с67п 5СФ.00.1

Назначение: Используется как запорное устройство

Номинальный диаметр (DN): 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200

Номинальное давление (PN): 16, 25, 40

Тип прохода: полнопроходной

Рабочая среда: вода, пар

Температура рабочей среды: от -40°С до +250°С

Климатическое исполнение: У1 по ГОСТ 15150-69

Температура окружающей среды: не ниже -40°С (У1)

Класс герметичности: А ГОСТ 9544-2015

Все характеристики >>
Готовы к сотрудничеству? ?
Цена:
от 3 597,00 руб. ?

Позвонить менеджеру

8 (800) 301-20-50

+7 (495) 223-74-94

Написать менеджеру

info@lztamarshal.ru

Написать менеджеру
Опыт работы в производстве трубопроводной арматуры более 30 лет

Опыт работы в производстве трубопроводной арматуры более 30 лет

Производство сертифицировано по ISO 9001-2015

Производство сертифицировано по ISO 9001-2015

Высококачественные проверенные материалы

Высококачественные проверенные материалы

Гарантия на всю продукцию 3 года с момента ввода в эксплуатацию

Гарантия на всю продукцию 3 года с момента ввода в эксплуатацию

Профессиональная помощь в подборе оборудования

Профессиональная помощь в подборе оборудования

Собственный конструкторский отдел

Собственный конструкторский отдел

Характеристики
Описание
Материалы
Документация
Размеры и масса
Гарантии
Оплата
Доставка

Корпус:углеродистая сталь 20 (исп. У1)

Шар:08Х13 (AISI 409), 08Х18Н10 (AISI 304)

Шпиндель:Сталь 20Х13

Седло:фторопласт Ф4К20

Уплотнение шпинделя:фторопласт Ф4К20

Описание
Кран шаровой для пара 11с67п 5СФ.00.1 применяется в трубопроводных системах в качестве запорного устройства, обеспечивающего герметичное перекрытие потоков воды и пара с температурой до +250ºС. Шаровой кран 11с67п 5СФ.00.1 применяется в различных отраслях промышленности, в частности: в системах теплоснабжения и горячего водоснабжения; на паровых и конденсатных трубопроводах; в технологических трубопроводных линиях пищевой и химической промышленности. Кран выполнен из высокопрочной углеродистой стали 20 и имеет полнопроходное исполнение, обеспечивающее прохождение рабочего потока без потерь давления. Присоединение к трубопроводу осуществляется при помощи фланцев. Разборный корпус позволяет проводить техническое обслуживание и ремонтные работы, включая замену уплотнений, подтяжку или ослабление шпилек и прочие действия, необходимые для восстановления работоспособности крана. Герметичность конструкции соответствует классу А по ГОСТ 9544-2015, что гарантирует полное отсутствие протечек в широком диапазоне рабочих температур и давлений. Кран соответствует требованиям технических регламентов Таможенного союза ТР ТС 010 "О безопасности машин и оборудования" и ТР ТС 032 "О безопасности оборудования, работающего под избыточным давлением". Он прошел все необходимые испытания, подтверждающие его прочность, герметичность, надежность и работоспособность. Срок эксплуатации этого крана до замены составляет не менее 30 лет, а его рабочий ресурс составляет не менее 10 000 циклов.

Характеристики

Обозначение: 11с67п 5СФ.00.1

Назначение: Используется как запорное устройство

Номинальный диаметр (DN): 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200

Номинальное давление (PN): 16, 25, 40

Тип прохода: полнопроходной

Рабочая среда: вода, пар

Температура рабочей среды: от -40°С до +250°С

Климатическое исполнение: У1 по ГОСТ 15150-69

Температура окружающей среды: не ниже -40°С (У1)

Класс герметичности: А ГОСТ 9544-2015

Возможно изготовление арматуры с учетом специальных требований заказчика, не противоречащих требованиям действующих стандартов.
Размеры и 3D модели
Кран шаровой для пара 11с67п 5СФ.00.1 П/П из стали 20, Ду 10-200, Ру 16-40
Давление PN16
Обозначение DN L, мм D, мм D1, мм D2, мм L1, мм B, мм H, мм H1, мм Dmin, мм d, мм n Масса, кг Kv, м³/ч
11с67п 5СФ.00.1.016.010 рис 1 10 102 90 60 42 155 187 121 166 11,4 14 4 2,4 18
11с67п 5СФ.00.1.016.015 15 108 95 65 47 155 187 121 169 12,5 14 4 2,6 30
11с67п 5СФ.00.1.016.020 20 117 105 75 58 155 189 124 176 17 14 4 3,2 55
11с67п 5СФ.00.1.016.025 25 127 115 85 68 155 194 128 186 24 14 4 4,1 78
11с67п 5СФ.00.1.016.032 32 140 135 100 78 247 280 150 218 30 18 4 5,7 132
11с67п 5СФ.00.1.016.040 40 165 145 110 88 247 284 155 228 37 18 4 6,9 230
11с67п 5СФ.00.1.016.050 50 180 160 125 102 247 295 147 227 48 18 4 8,9 295
11с67п 5СФ.00.1.016.065 65 200 180 145 122 313 370 170 260 64 18 8 11,8 496
11с67п 5СФ.00.1.016.080 80 210 195 160 133 313 374 178 276 75 18 8 13,8 758
11с67п 5СФ.00.1.016.100 100 230 215 180 158 668 755 170 285 98 18 8 22,7 1163
11с67п 5СФ.00.1.016.125 125 255 245 210 184 668 759 183 316 123 18 8 33,6 1845
11с67п 5СФ.00.1.016.150 150 280 280 240 212 668 779 216 371 148 22 8 47,5 2657
11с67п 5СФ.00.1.016.200 200 330 335 295 268 803 936 273 468 195 22 12 87,7 5728
Давление PN25
Обозначение DN L, мм D, мм D1, мм D2, мм L1, мм B, мм H, мм H1, мм Dmin, мм d, мм n Масса, кг Kv, м³/ч
11с67п 5СФ.00.1.025.010 рис 1 10 130 90 60 42 155 187 121 166 11,4 14 4 2,4 18
11с67п 5СФ.00.1.025.015 15 130 95 65 47 155 187 121 169 12,5 14 4 2,6 30
11с67п 5СФ.00.1.025.020 20 150 105 75 58 155 189 124 176 17 14 4 3,2 55
11с67п 5СФ.00.1.025.025 25 160 115 85 68 155 194 128 186 24 14 4 4,2 78
11с67п 5СФ.00.1.025.032 32 180 135 100 78 247 280 150 218 30 18 4 5,8 132
11с67п 5СФ.00.1.025.040 40 200 145 110 88 247 284 155 228 37 18 4 7 230
11с67п 5СФ.00.1.025.050 50 250 160 125 102 247 295 147 227 48 18 4 9,2 295
11с67п 5СФ.00.1.025.065 65 270 180 145 122 313 370 170 260 64 18 8 12,2 496
11с67п 5СФ.00.1.025.080 80 280 195 160 133 313 374 178 276 75 18 8 14 758
11с67п 5СФ.00.1.025.100 100 300 230 190 158 668 755 170 285 98 22 8 23,7 1163
11с67п 5СФ.00.1.025.125 125 325 270 220 184 668 759 188 318 123 26 8 35,9 1845
11с67п 5СФ.00.1.025.150 150 350 300 250 212 668 779 216 371 148 26 8 50,2 2657
11с67п 5СФ.00.1.025.200 200 400 360 310 278 803 936 273 468 195 26 12 90,9 5728
Давление PN40
Обозначение DN L, мм D, мм D1, мм D2, мм L1, мм B, мм H, мм H1, мм Dmin, мм d, мм n Масса, кг Kv, м³/ч
11с67п 5СФ.00.1.040.010 рис 1 10 130 90 60 42 155 188 121 166 11 14 4 2,6 18
11с67п 5СФ.00.1.040.015 15 130 95 65 47 155 188 121 169 12,5 14 4 2,8 30
11с67п 5СФ.00.1.040.020 20 150 105 75 58 247 285 139 191 17 14 4 4,2 55
11с67п 5СФ.00.1.040.025 25 160 115 85 68 247 290 145 202 24 14 4 5,4 78
11с67п 5СФ.00.1.040.032 32 180 135 100 78 247 284 151 219 30 18 4 7 132
11с67п 5СФ.00.1.040.040 40 200 145 110 88 247 286 158 230 37 18 4 8,3 230
11с67п 5СФ.00.1.040.050 50 216 160 125 102 247 297 147 227 48 18 4 11,6 295
11с67п 5СФ.00.1.040.065 65 241 180 145 122 668 727 142 232 64 18 8 16 496
11с67п 5СФ.00.1.040.080 80 283 195 160 133 668 733 151 249 75 18 8 19,7 758
11с67п 5СФ.00.1.040.100 рис 2 100 305 230 190 158 668 821 184 304 92 22 8 40,1 1163
11с67п 5СФ.00.1.040.125 125 381 270 220 184 668 859 197 337 117 26 8 61,2 1845
11с67п 5СФ.00.1.040.150 150 350 300 250 212 803 1005 235 393 139 26 8 83 2657
Гарантии

Приобретая трубопроводную арматуру ЛЗТА «Маршал» Вы можете быть уверены, что покупаете качественный товар, прошедший все обязательные испытания, соответствующий классу герметичности затвора А по ГОСТ 9544-2015 (отсутствие видимых утечек в течение времени испытания) и требованиям безопасности оборудования, работающего под давлением, установленных техническими регламентами Евразийского экономической комиссией (ЕЭК) и Российскими нормативными правовыми актами.

ЛЗТА «Маршал» гарантирует полное соблюдение гарантийных обязательств в течение установленного срока, который составляет 3 года (36 месяцев) с момента ввода оборудования в эксплуатацию и соблюдения потребителем правил транспортировки, хранения, монтажа, эксплуатации и обслуживания изделия, установленных производителем . Гарантийный срок и условия предоставления гарантии указаны в паспорте изделия.

Подробнее
Оплата

После того, как Вы отправите запрос на электронную почту, наши менеджеры обработают Ваш запрос, сообщат сроки поставки, согласуют приемлемый вариант доставки и сформируют для Вас счет на оплату.

Оплата производится безналичным способом на расчетный счет ООО «Арматура М» по выставленному счету. Для выставления счета нам потребуются Ваши реквизиты.

Просим в платежном поручении указывать номера счета.

Зачисление денежных средств может занять от 1 до 3 дней, в зависимости от Вашего банка. Более детальную информацию уточняйте в отделениях своего банка.

После зачисления денежных средств на расчетный счет заказ формируется к доставке транспортной компанией или самовывозу со склада ООО «Арматура М».

Доставка

Внимание: Сайт не организует доставку. Все вопросы по транспортировке решает ваш персональный менеджер при согласовании заказа.

Ключевые моменты:

  • География: Доставка по всем городам России и странам Таможенного союза (Казахстан, Беларусь, Армения, Киргизия, Абхазия).
  • Способ: Отправка через транспортные компании (Деловые Линии, ПЭК, Байкал Сервис, ЖДЭ и другие).
  • Оплата доставки: Вы оплачиваете ее при получении груза по тарифам выбранной ТК.
  • Самовывоз: Вы можете самостоятельно забрать заказ с нашего склада в г. Дзержинский (Московская обл.) по предварительной договоренности с менеджером.

Что важно знать:

  • Стоимость доставки можно рассчитать на сайте транспортной компании.
  • Для самовывоза потребуется оригинал доверенности или печать организации с паспортом.
  • Дата и время самовывоза согласовываются с менеджером заранее.

Калькуляторы стоимости доставки

Образцы паспортов
Сертификаты
Скачать прайс Скачать каталог Опросный лист для подбора шарового крана МАРШАЛ
Типоразмеры
Наименование Диаметр Цена Кол-во
11с67п 5СФ.00.1.016.010 DN10 3 597.00 руб. В заявку
11с67п 5СФ.00.1.016.015 DN15 3 997.00 руб. В заявку
11с67п 5СФ.00.1.016.020 DN20 4 717.00 руб. В заявку
11с67п 5СФ.00.1.016.016 DN25 5 527.00 руб. В заявку
11с67п 5СФ.00.1.016.032 DN32 7 170.00 руб. В заявку
11с67п 5СФ.00.1.016.040 DN40 8 348.00 руб. В заявку
11с67п 5СФ.00.1.016.050 DN50 10 146.00 руб. В заявку
11с67п 5СФ.00.1.016.065 DN65 13 802.00 руб. В заявку
11с67п 5СФ.00.1.016.080 DN80 15 470.00 руб. В заявку
11с67п 5СФ.00.1.016.100 DN100 30 133.00 руб. В заявку
11с67п 5СФ.00.1.016.125 DN125 43 341.00 руб. В заявку
11с67п 5СФ.00.1.016.150 DN150 60 802.00 руб. В заявку
11с67п 5СФ.00.1.016.200 DN200 124 404.00 руб. В заявку
Наименование Диаметр Цена Кол-во
11с67п 5СФ.00.1.025.010 DN10 4 136.00 руб. В заявку
11с67п 5СФ.00.1.025.015 DN15 4 596.00 руб. В заявку
11с67п 5СФ.00.1.025.020 DN20 5 427.00 руб. В заявку
11с67п 5СФ.00.1.025.025 DN25 6 354.00 руб. В заявку
11с67п 5СФ.00.1.025.032 DN32 8 246.00 руб. В заявку
11с67п 5СФ.00.1.025.040 DN40 9 600.00 руб. В заявку
11с67п 5СФ.00.1.025.050 DN50 11 669.00 руб. В заявку
11с67п 5СФ.00.1.025.065 DN65 15 870.00 руб. В заявку
11с67п 5СФ.00.1.025.080 DN80 17 792.00 руб. В заявку
11с67п 5СФ.00.1.025.100 DN100 34 653.00 руб. В заявку
11с67п 5СФ.00.1.025.125 DN125 49 841.00 руб. В заявку
11с67п 5СФ.00.1.025.150 DN150 69 925.00 руб. В заявку
11с67п 5СФ.00.1.025.200 DN200 143 068.00 руб. В заявку
Наименование Диаметр Цена Кол-во
11с67п 5СФ.00.1.040.010 DN10 4 496.00 руб. В заявку
11с67п 5СФ.00.1.040.015 DN15 4 995.00 руб. В заявку
11с67п 5СФ.00.1.040.020 DN20 5 900.00 руб. В заявку
11с67п 5СФ.00.1.040.032 DN32 8 963.00 руб. В заявку
11с67п 5СФ.00.1.040.040 DN40 10 437.00 руб. В заявку
11с67п 5СФ.00.1.040.050 DN50 12 686.00 руб. В заявку
11с67п 5СФ.00.1.040.065 DN65 17 252.00 руб. В заявку
11с67п 5СФ.00.1.040.080 DN80 19 339.00 руб. В заявку
11с67п 5СФ.00.1.040.100 DN100 37 668.00 руб. В заявку
11с67п 5СФ.00.1.040.125 DN125 54 176.00 руб. В заявку
*Цены указаны базовые. Наличие и точные цены уточняйте у менеджеров

Товар из разделов

Фланцевые двухходовые фланцевые ДУ 125 мм
Похожие товары

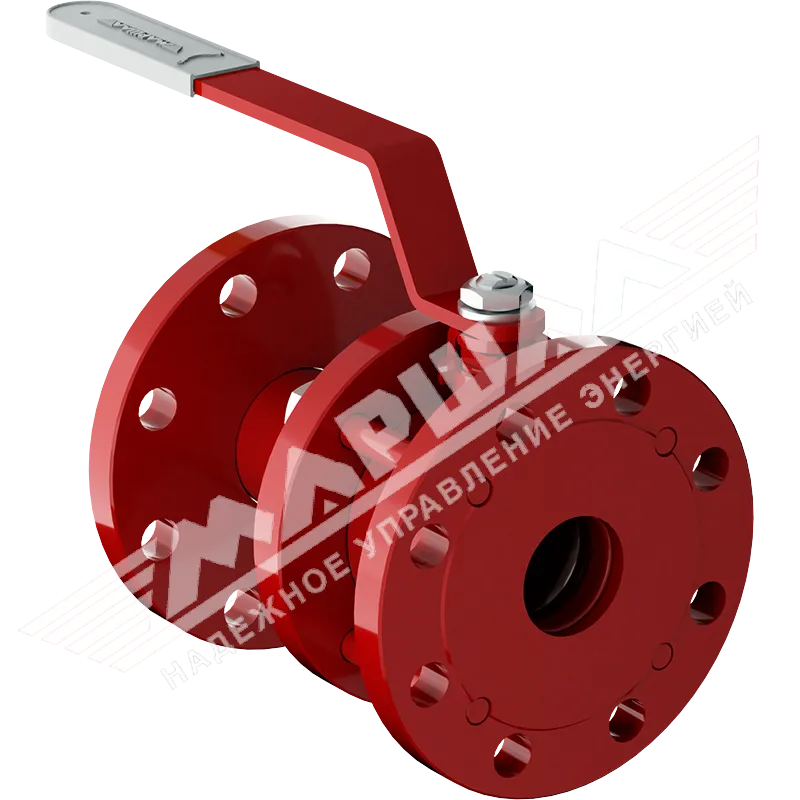

Кран шаровой для пара 11с67п 5СФ.00.1 DN150/125 PN40 Кран шаровой для пара 11с67п 5СФ.00.1 DN150/125 PN40
