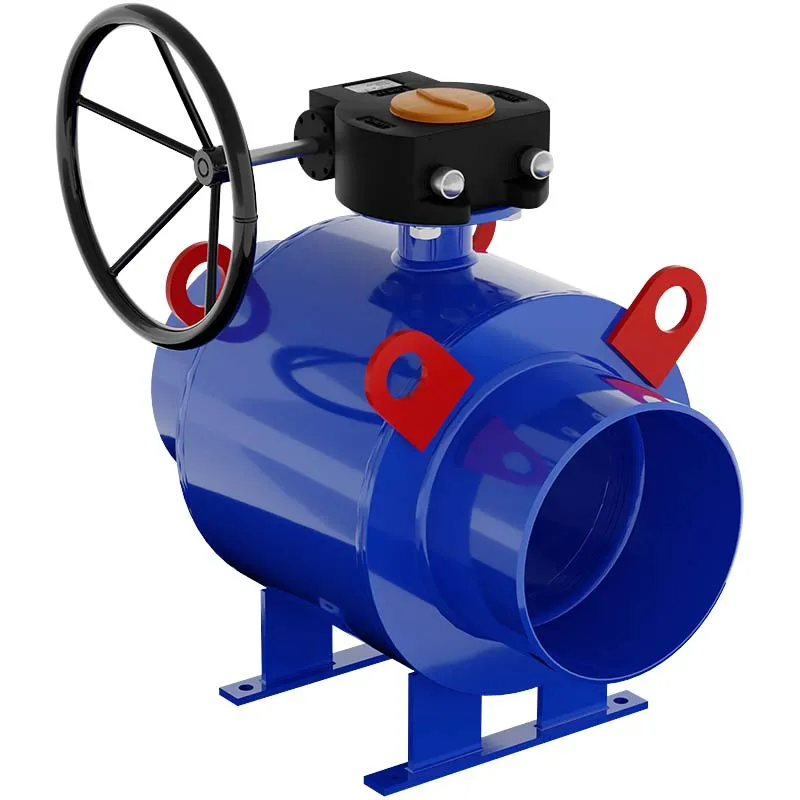

Шаровая арматура пользуется огромной популярностью благодаря сочетанию надежности, стойкости к агрессивным средам, эффективности и простоты использования. Краны незаменимы для систем, в которых циркулируют холодная и горячая вода, пар, нефтепродукты, природный и сжиженный газ. Чтобы гарантировать безопасность на протяжении всего срока службы — а это несколько десятков тысяч циклов или 10–40 лет работы, — при монтаже арматуры следует придерживаться ряда правил.
Правила установки
К монтажу допускается только арматура, на которую есть эксплуатационная документация. Перед установкой краны проходят входной контроль. Размещать арматуру следует в местах, имеющих удобный доступ для обслуживания и ремонта. Краны с ручным управлением должны устанавливаться на высоте не более 1,6 м, при невозможности этого необходимы площадки и лестницы. Запрещается эксплуатировать шаровую арматуру в режимах, не предусмотренных заводом-изготовителем. Персонал, устанавливающий и обслуживающий изделия, должен иметь необходимую квалификацию и пройти инструктаж по технике безопасности.
Муфтовый монтаж
Прежде чем приступить к работе, подготовьте арматуру к установке. Убедившись, что трубопровод перекрыт, удалите с крана и труб заглушки. Удостоверьтесь в чистоте внутренних и присоединительных поверхностей. Если на новом изделии есть консервирующая смазка, удалите ее.
Устанавливая кран, держите его за шестигранник (восьмигранник) ключом с присоединяемой стороны. Не следует закручивать арматуру с противоположной стороны: это может привести к ослаблению или развороту резьбового соединения, удерживающего две части корпуса.
Кран на трубе можно размещать в любом пространственном положении. Убедитесь в том, что в выбранном месте на арматуру не будут воздействовать осевые, радиальные, скручивающие моменты. Для уплотнения места соединения крана с трубопроводом гидравлической системы используйте ФУМ-ленту, льноволокно или герметик. Для большинства задач первый вариант подойдет лучше всего. Лента не препятствует закручиванию резьбы, а излишки фторопласта легко выдавливаются при затяжке. Для систем с высоким давлением рекомендован герметик.
Фланцевый монтаж
Между фланцем и арматурой обязательно устанавливаются межфланцевые прокладки. Монтируя кран, тщательно отцентрируйте его, после чего выполните предварительную затяжку. Убедившись, что арматура установлена точно вдоль оси трубопровода, приварите фланцы. Далее извлеките кран из межфланцевого пространства. После этого выполните окончательную приварку. Подождите, пока узел остынет.
При приварке магистральных фланцев важно избегать перекосов: с ними примонтировать арматуру не получится.
Установите кран с прокладками на место, выполните центровку, установите болты. Полностью откройте его, повернув рукоятку в соответствующее положение. Затяните болты, используя перекрестную схему. В процессе затяжки следите, чтобы фланцы не отклонялись от параллели. Избегайте перекосов и перетяжек: это создает высокие монтажные напряжения, чреватые протечками и поломкой арматуры.
Прежде чем пользоваться трубопроводом, очистите его от загрязнений, которые могли попасть внутрь во время работ.
Приварка встык
Этот способ не требует использования фитингов, что заметно удешевляет работы. При приварке встык арматура соединяется непосредственно с торцами труб. Чтобы избежать перегрева крана, рекомендуется отдать предпочтение электросварке. В процессе работы корпус арматуры не должен перегреваться. При необходимости для охлаждения можно использовать влажную ткань.
Если монтаж выполняется на горизонтальном трубопроводе, кран следует предварительно открыть. При вертикальной установке во время приварки верхнего конца арматура открывается, а при приварке нижнего — закрывается. Завершив монтаж, не пользуйтесь краном до тех пор, пока не он не остынет.
Испытание
Завершив установку, следует проверить систему на герметичность. Наилучший способ для контуров, в которых циркулирует вода, — гидростатическое испытание, имитирующее реальные условия эксплуатации арматуры. При его невозможности допускается тест сжатым воздухом. Проверка герметичности швов выполняется при полностью открытом затворе.
Продолжительность испытания не должна превышать время, указанное в техническом руководстве для трубопровода. Максимально допустимый период тестирования — 1 час. После окончания испытания кран следует просушить. Для этого:
- установите арматуру в приоткрытое положение;
- подключите кран к источнику подогретого сжатого воздуха и оставьте на срок, рекомендованный изготовителем (но не более часа);
- переведите кран в положение «открыто».
Кран шаровой 11с67п ЦФ.01.3, полнопроходной, из стали 09Г2С, Ду 250-700, Ру 16-25
Возникли вопросы по подбору или расчету?
Наши опытные специалисты ответят вам в чате поддержки быстро!
Получите профессиональную консультацию.
Решим все вопросы оперативно и поможем с любым расчетом.
Кран шаровой 11с67п ЦП.00.3, полнопроходной, из стали 20, Ду 250-700, Ру 25
Возникли вопросы по подбору или расчету?
Наши опытные специалисты ответят вам в чате поддержки быстро!
Получите профессиональную консультацию.
Решим все вопросы оперативно и поможем с любым расчетом.
Кран шаровой 11с67п 2ЦП.01.3, стандартнопроходной, из стали 09Г2С, Ду 300-700, Ру 16-40
Возникли вопросы по подбору или расчету?
Наши опытные специалисты ответят вам в чате поддержки быстро!
Получите профессиональную консультацию.
Решим все вопросы оперативно и поможем с любым расчетом.
Кран шаровой стандартнопроходной муфтовый, Ду от 20 до 100 мм, ст. 20
Возникли вопросы по подбору или расчету?
Наши опытные специалисты ответят вам в чате поддержки быстро!
Получите профессиональную консультацию.
Решим все вопросы оперативно и поможем с любым расчетом.
Это важно!
- Во время монтажно-сварочных работ запрещено открывать и закрывать кран (исключение допускается при приварке встык на вертикальных трубопроводах). В противном случае осевшие на корпусе твердые частицы могут повредить уплотнения, что чревато протечками. Перед первым включением тщательно удалите загрязнения.
- Всегда используйте инструмент, соответствующий габаритам крана и трубопровода.
- При закручивании не превышайте усилие, рекомендованное производителем. Не удлиняйте ключи и не применяйте дополнительные рычаги: это может повредить резьбу.
- Запрещено использовать кран в качестве опоры для трубопровода.
- Если температура воздуха во время установки ниже 0 °C, предварительно отогрейте арматуру до 5 °C.
- Не приваривайте фланцы к трубопроводу, пока между ними находится кран. Это чревато повреждением уплотнений из-за перегрева.
- При хранении не допускайте механических воздействий и загрязнения кранов. Присоединительные патрубки (фланцы) должны быть закрыты пластмассовыми заглушками, которые следует снять непосредственно перед монтажом. Шаровые краны хранятся в положении «открыто».
- Во избежание заклинивания не используйте шаровую арматуру в качестве регулирующей. Это связано с тем, что в промежуточных положениях уплотнительные седельные кольца могут повреждаться давлением среды.
