Кран шаровой трехходовой Г-образный под приварку, Ду от 15 до 200 мм, ст. 09Г2С

Кран шаровой трехходовой Г-образный под приварку, Ду от 15 до 200 мм, ст. 09Г2С
Кран шаровой трехходовой Г-образный под приварку, Ду от 15 до 200 мм, ст. 09Г2С
Внимание

Возможно изготовление арматуры с учетом специальных требований заказчика, не противоречащих требованиям действующих стандартов.

Цена: по запросу Под заказ
Характеристики:

Трехходовой шаровой кран с Г-образным проходом в шаре предназначен для переключения неагрессивных и нетоксичных жидких и газообразных рабочих сред с температурой до +200ºС с одной линии на другую.

Номинальный диаметр (DN): 15-200

Номинальное давление (PN): 16/25/40

Рабочая среда: вода, газ, нефтепродукты и другие нетоксичные и неагрессивные среды

Температура рабочей среды: до +200°С

Климатическое исполнение: ХЛ1 (не ниже -60°С)

Класс герметичности: А ГОСТ 9544-2015

Основные материалы:

Корпус: хладостойкая сталь 09Г2С (ст. 20)

Шар: нержавеющая сталь 08Х18Н10

Шпиндель: нержавеющая сталь 14Х17Н2

Седло: фторопласт Ф4Г3К6

Уплотнение шпинделя: фторопласт Ф4Г3К6

Управление:

DN10-200: рукоятка

По запросу возможно изготовление крана с фланцем под привод
Все характеристики >>
Скачайте документ, заполните и отправьте на e-mail info@lztamarshal.ru
Опыт работы в производстве трубопроводной арматуры более 30 лет

Опыт работы в производстве трубопроводной арматуры более 30 лет

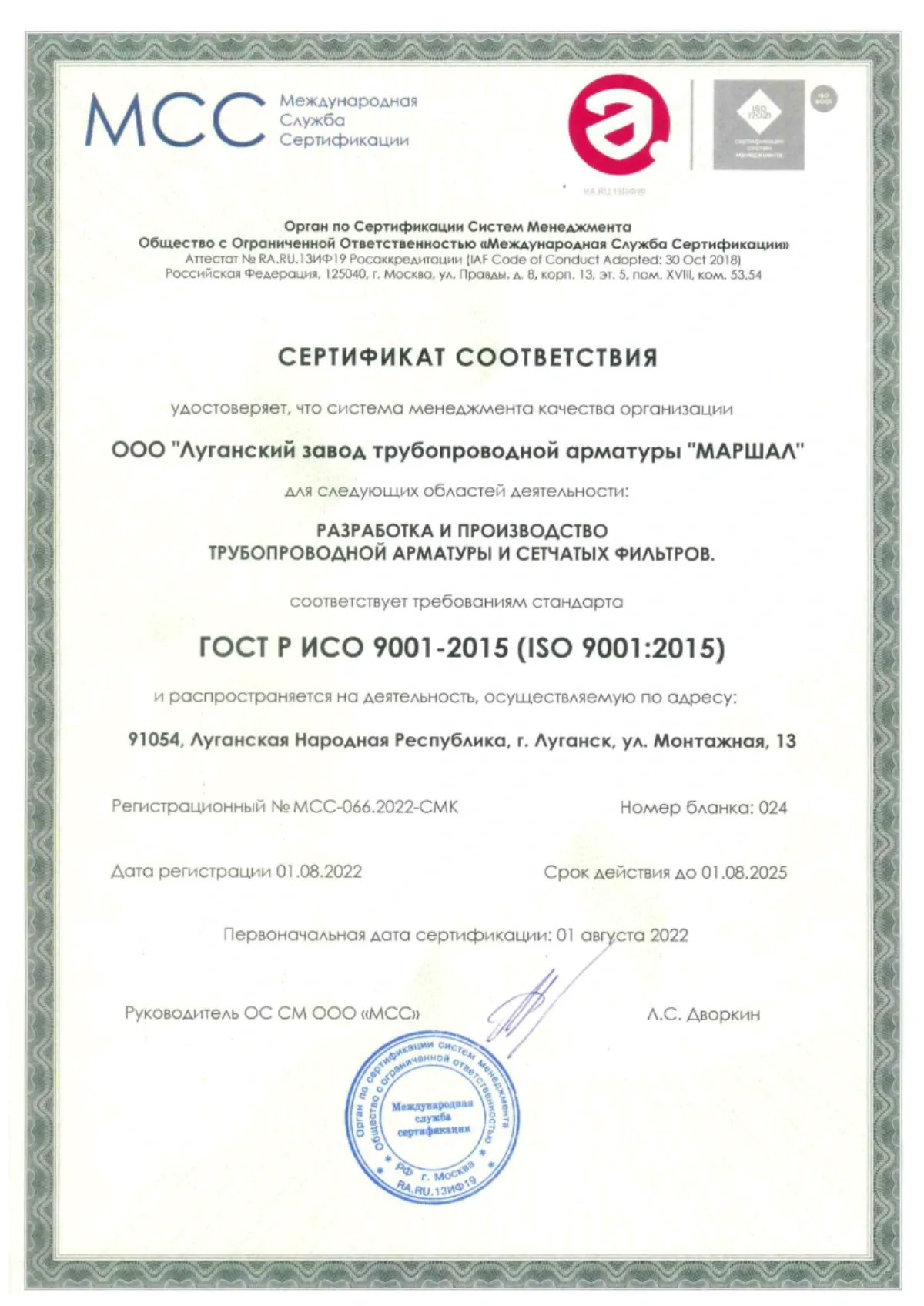

Производство сертифицировано по ISO 9001-2015

Производство сертифицировано по ISO 9001-2015

Высококачественные проверенные материалы

Высококачественные проверенные материалы

Гарантия на всю продукцию 3 года с момента ввода в эксплуатацию

Гарантия на всю продукцию 3 года с момента ввода в эксплуатацию

Профессиональная помощь в подборе оборудования

Профессиональная помощь в подборе оборудования

Собственный конструкторский отдел

Собственный конструкторский отдел

Описание
Характеристики
Размеры и масса
Гарантии
Оплата
Доставка

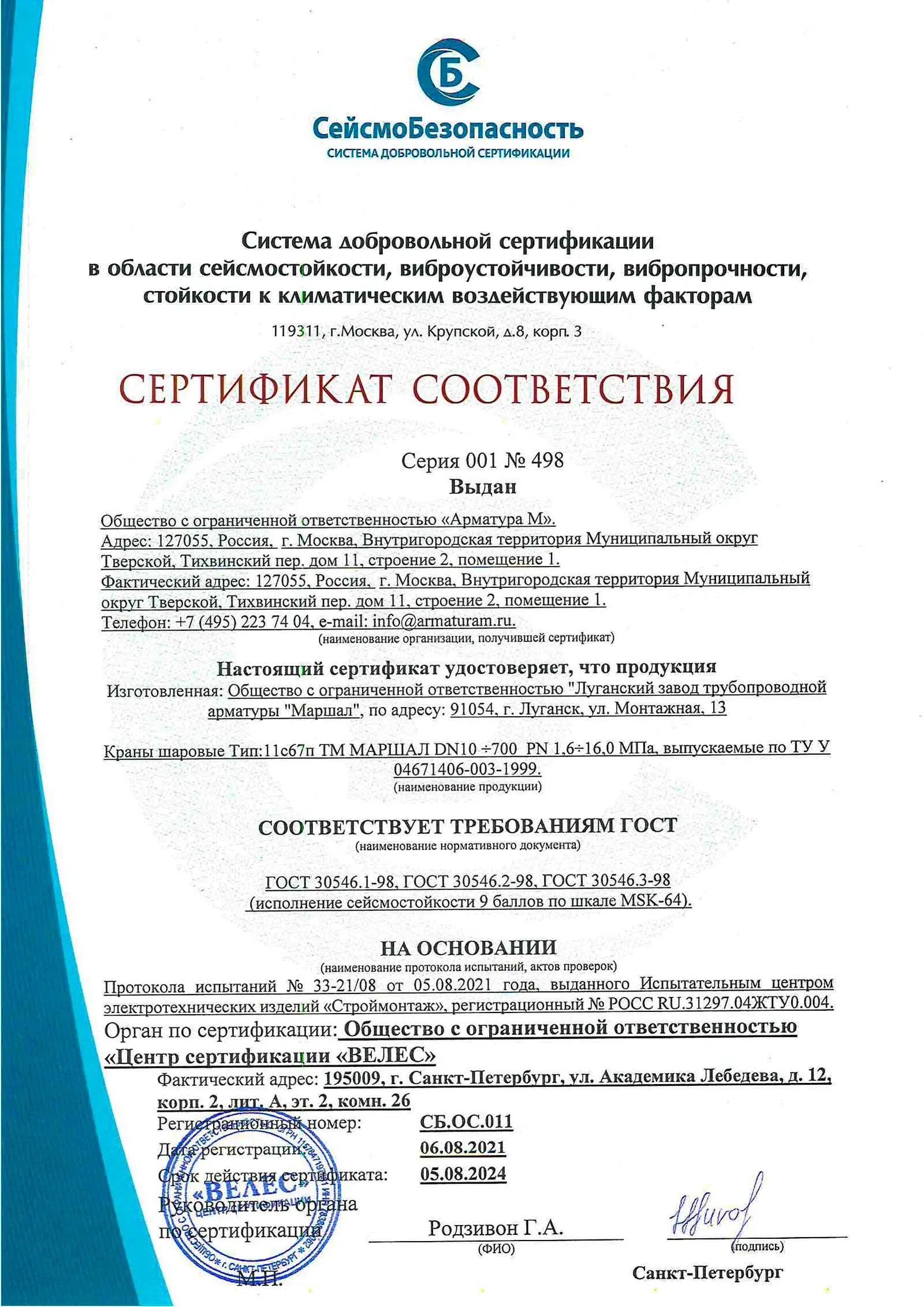

Сертификаты
Отзывы

Отзывов нет

Оставьте свой отзыв

* - обязательные поля
Описание

Кран шаровой трехходовой разборный под приварку11с67п ТГ СП устанавливается на трубопроводах с теплосетевой водой, природным и сжиженным газов, нефтепродуктами и предназначен для перенаправления потоков рабочих сред с одной линии на другую.

Кран производится из хладостойкой низколегированной стали 09Г2С с затвором из нержавеющей стали и уплотнениями из фторопласта. Он рассчитан на эксплуатацию при температуре окружающей среды не ниже -60ºС в трубопроводах диаметром от DN 15 до DN 200, с рабочей температурой от -60ºС до +200ºС и номинальным (рабочим) давлением PN16 (1,6 МПа), PN25 (2,5 МПа), PN40 (4,0 МПа).

Конструкция крана сводит к минимуму риск протечки рабочей среды в окружающую среду и обеспечивает возможность работы с жидкими и газообразными рабочими средами, класс герметичности затвора А по ГОСТ 9544-2015 (полное отсутствие протечек), высокую устойчивость к динамическим нагрузкам трубопровода, температурную стойкость деталей и уплотнений, возможность восстановления герметичности шпиндельного узла в случае износа уплотнений, отсутствие необходимости техобслуживания, большой рабочий ресурс и длительный срок эксплуатации. Кран может монтироваться в любом положении с потоком среды согласно схеме рабочих положений. Приварное присоединение обеспечивает полную прочность и герметичность соединения.

Перенаправление потоков производится при помощи рукоятки: при установке рукоятки вдоль корпуса поток проходит от центрального патрубка А к патрубку B (см. схему); при установке рукоятки перпендикулярно корпусу поток перенаправляется от патрубка А к патрубку Б. По запросу возможно изготовление крана с редуктором, с присоединительным фланцем по международному стандарту для неполнооборотных (четвертьоборотных) приводов ISO 5211, а также электроприводами и пневмоприводами российских и зарубежных производителей.

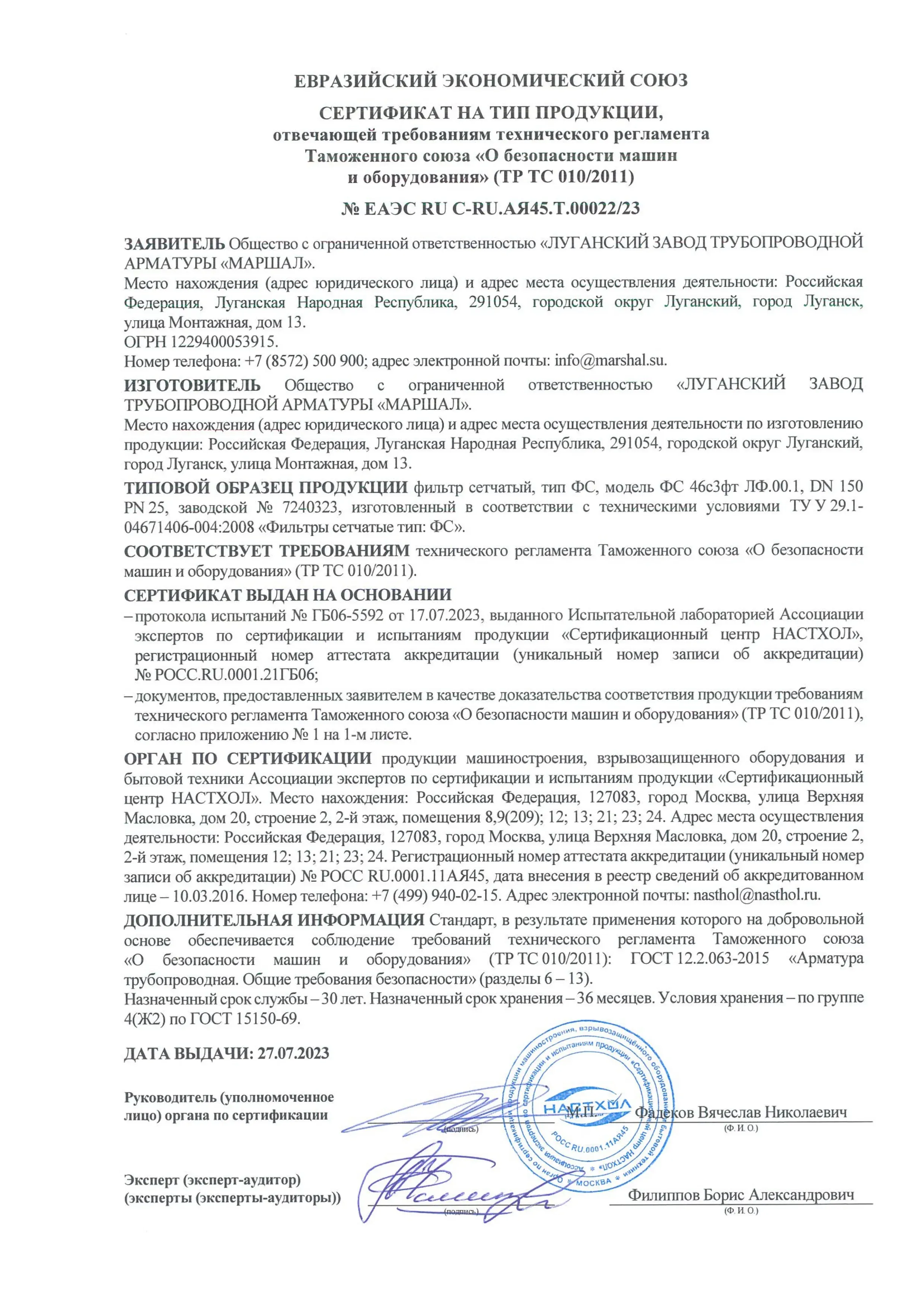

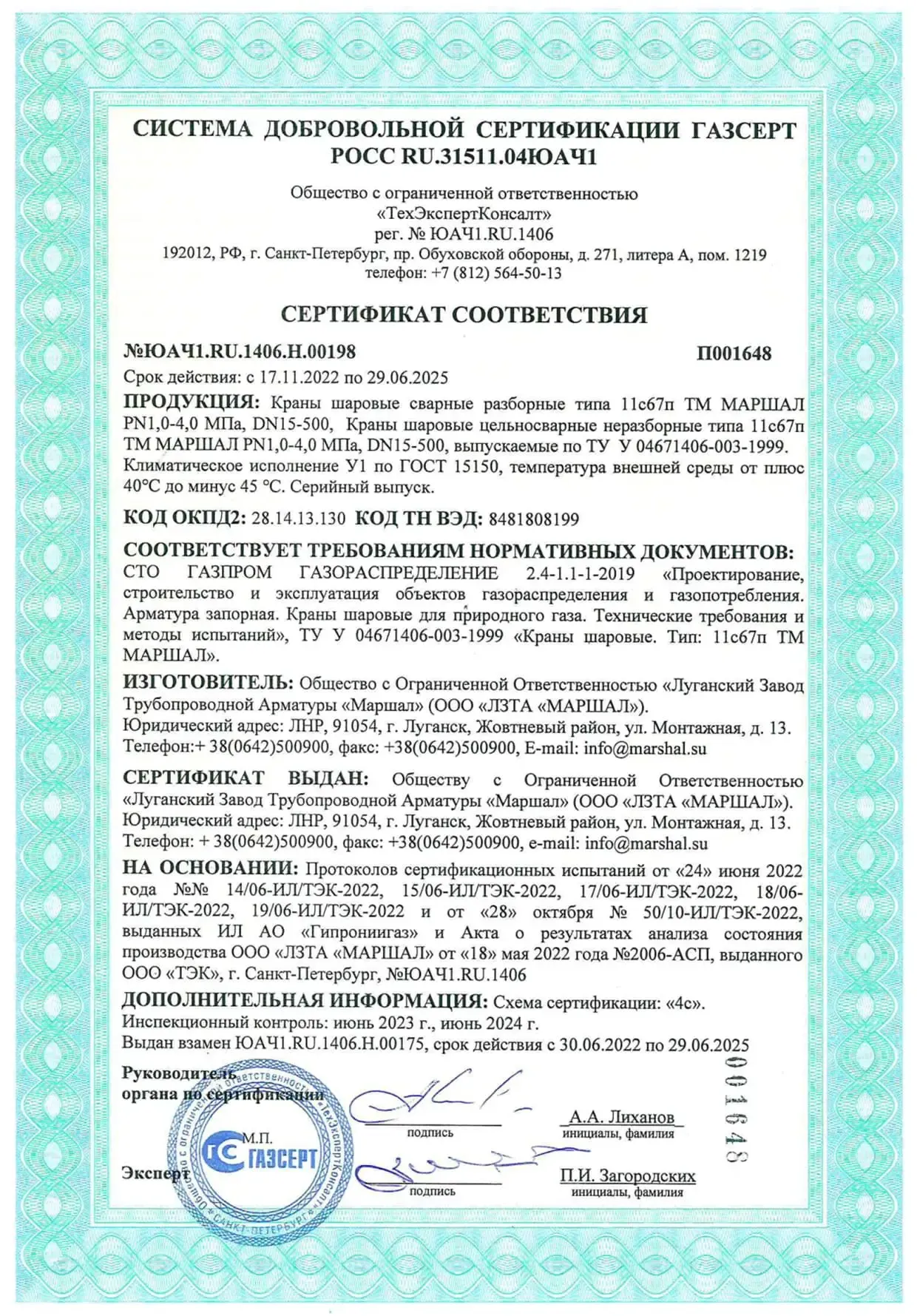

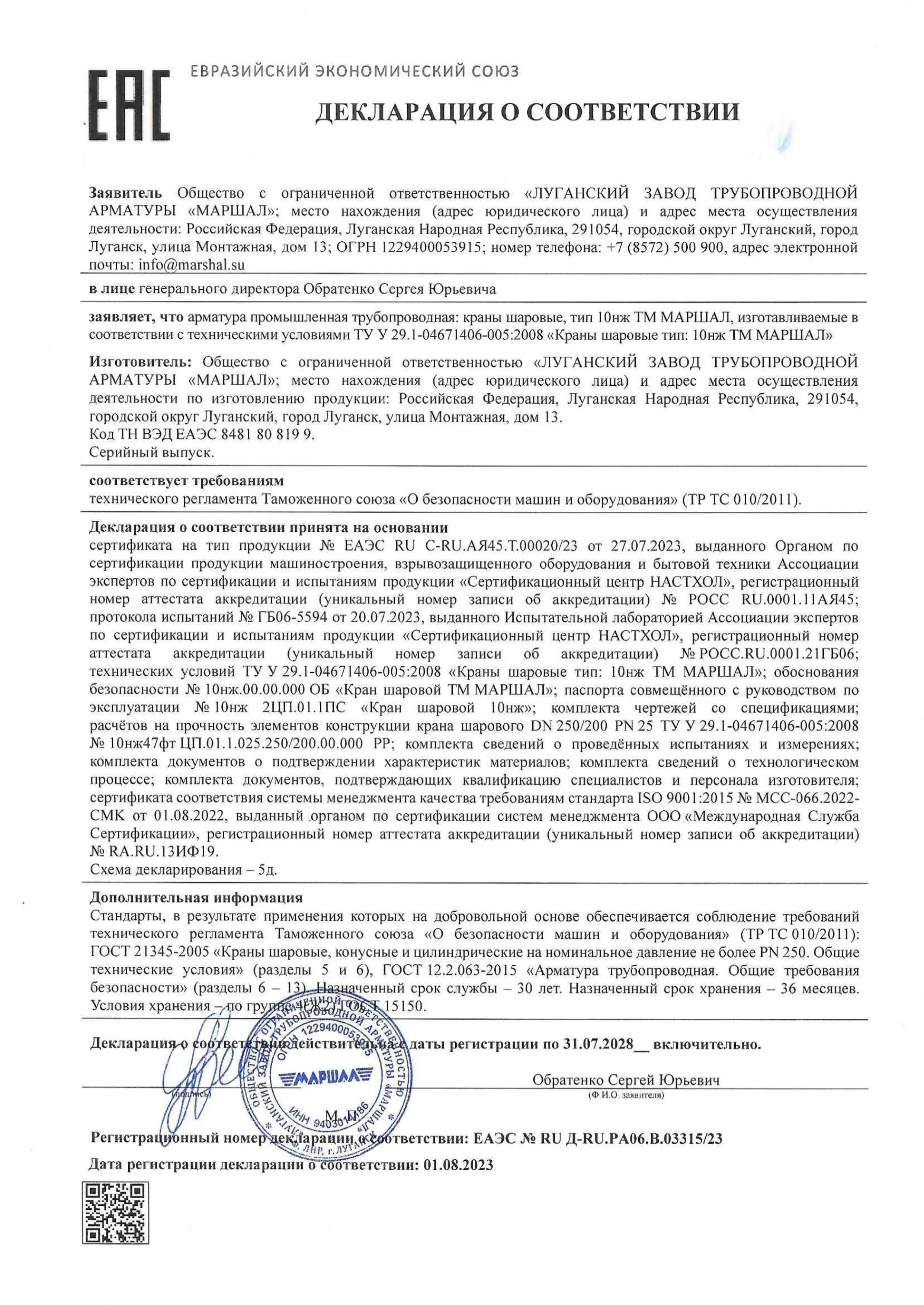

Кран изготовлен по принятым нормам и государственным стандартам и получил подтверждение на соответствие требованиям технических регламентов Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования» и ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением» и ГАЗСЕРТ.


Базовые цены
Цены указаны базовые. Действует система скидок.
Давление PN16
Нименование Диаметр Цена без НДС (руб.) Цена с НДС (руб.) Кол-во
КШ трехходовой Г-образный полнопроходной под приварку с рукояткой 11с67п ТГ СП.01.1 PN16 DN15, ст. 20 DN15 по запросу по запросу Купить
КШ трехходовой Т-образный полнопроходной под приварку с рукояткой 11с67п ТГ СП.01.1 PN16 DN20, ст. 20 DN20 по запросу по запросу Купить
Характеристики

Трехходовой шаровой кран с Г-образным проходом в шаре предназначен для переключения неагрессивных и нетоксичных жидких и газообразных рабочих сред с температурой до +200ºС с одной линии на другую.

Номинальный диаметр (DN): 15-200

Номинальное давление (PN): 16/25/40

Рабочая среда: вода, газ, нефтепродукты и другие нетоксичные и неагрессивные среды

Температура рабочей среды: до +200°С

Климатическое исполнение: ХЛ1 (не ниже -60°С)

Класс герметичности: А ГОСТ 9544-2015

Основные материалы:

Корпус: хладостойкая сталь 09Г2С (ст. 20)

Шар: нержавеющая сталь 08Х18Н10

Шпиндель: нержавеющая сталь 14Х17Н2

Седло: фторопласт Ф4Г3К6

Уплотнение шпинделя: фторопласт Ф4Г3К6

Управление:

DN10-200: рукоятка

По запросу возможно изготовление крана с фланцем под привод
Размеры и 3D модели
Кран шаровой трехходовой Г-образный под приварку, Ду от 15 до 200 мм, ст. 09Г2С
Давление PN16
Обозначение DN L, мм I, мм L1, мм B, мм H, мм H1, мм L2, мм Dmin, мм D, мм Масса, кг 3D-модели
11с67п ТГ СП.01.1.016.015 15 130 21,3 95 247 312 135 183 65 12,5 2,6
11с67п ТГ СП.01.1.016.020 20 150 26,8 105 247 322 139 192 75 17 3,2
11с67п ТГ СП.01.1.016.025 25 160 33,5 115 247 327 146 203 80 24 4
11с67п ТГ СП.01.1.016.032 32 180 42,3 135 247 337 149 217 90 30 5,5
11с67п ТГ СП.01.1.016.040 40 200 51 145 247 347 154 227 100 37 6,4
11с67п ТГ СП.01.1.016.050 50 230 60 160 247 362 131 211 115 48 8,3
11с67п ТГ СП.01.1.016.065 65 290 76 180 313 458 142 232 145 64 11,5
11с67п ТГ СП.01.1.016.080 80 310 89 195 413 568 151 247 155 75 13,5
11с67п ТГ СП.01.1.016.100 100 350 108 230 668 843 182 297 175 98 22,9
11с67п ТГ СП.01.1.016.125 125 400 133 265 668 870 197 332 200 123 35,5
11с67п ТГ СП.01.1.016.150 150 480 159 300 668 908 235 393 240 148 59,7
11с67п ТГ СП.01.1.016.200 200 600 219 382 803 1 103 274 471 300 195 117,4
Давление PN25
Обозначение DN L, мм I, мм L1, мм B, мм H, мм H1, мм L2, мм Dmin, мм D, мм Масса, кг 3D-модели
11с67п ТГ СП.01.1.025.015 15 130 21,3 95 247 312 135 183 65 12,5 2,6
11с67п ТГ СП.01.1.025.020 20 150 26,8 105 247 322 139 192 75 17 3,2
11с67п ТГ СП.01.1.025.025 25 160 33,5 115 247 327 146 203 80 24 4
11с67п ТГ СП.01.1.025.032 32 180 42,3 135 247 337 149 217 90 30 5,5
11с67п ТГ СП.01.1.025.040 40 200 51 145 247 347 154 227 100 37 6,4
11с67п ТГ СП.01.1.025.050 50 230 60 160 247 362 131 211 115 48 8,3
11с67п ТГ СП.01.1.025.065 65 290 76 180 313 458 142 232 145 64 11,5
11с67п ТГ СП.01.1.025.080 80 310 89 195 413 568 151 247 155 75 13,5
11с67п ТГ СП.01.1.025.100 100 350 108 230 668 843 182 297 175 98 22,9
11с67п ТГ СП.01.1.025.125 125 400 133 265 668 870 197 332 200 123 35,5
11с67п ТГ СП.01.1.025.150 150 480 159 300 668 908 235 393 240 148 59,7
11с67п ТГ СП.01.1.025.200 200 600 219 382 803 1103 274 471 300 195 117,4
Двление PN40
Обозначение DN L, мм I, мм L1, мм B, мм H, мм H1, мм L2, мм Dmin, мм D, мм Масса, кг 3D-модели
11с67п ТГ СП.01.1.040.015 15 130 21,3 95 247 312 135 183 65 12,5 2,8
11с67п ТГ СП.01.1.040.020 20 150 26,8 105 247 322 139 192 75 17 3,7
11с67п ТГ СП.01.1.040.025 25 160 33,5 115 247 327 146 203 80 24 4,8
11с67п ТГ СП.01.1.040.032 32 180 42,3 135 247 337 149 217 90 30 6,5
11с67п ТГ СП.01.1.040.040 40 200 51 145 247 347 154 227 100 37 7,7
11с67п ТГ СП.01.1.040.050 50 230 60 160 247 362 131 211 115 48 11,6
11с67п ТГ СП.01.1.040.065 65 290 76 180 313 458 142 232 145 64 13,6
11с67п ТГ СП.01.1.040.080 80 310 93 195 413 568 151 247 155 75 16,7
11с67п ТГ СП.01.1.040.100 100 350 108 235 668 843 182 300 175 92 26,9
11с67п ТГ СП.01.1.040.125 125 400 133 270 668 870 197 337 200 117 46,2
11с67п ТГ СП.01.1.040.150 150 480 159 310 668 908 235 393 240 139 74,9
Гарантии

Приобретая трубопроводную арматуру ЛЗТА «Маршал» Вы можете быть уверены, что покупаете качественный товар, прошедший все обязательные испытания, соответствующий классу герметичности затвора А по ГОСТ 9544-2015 (отсутствие видимых утечек в течение времени испытания) и требованиям безопасности оборудования, работающего под давлением, установленных техническими регламентами Евразийского экономической комиссией (ЕЭК) и Российскими нормативными правовыми актами.

ЛЗТА «Маршал» гарантирует полное соблюдение гарантийных обязательств в течение установленного срока, который составляет 3 года (36 месяцев) с момента ввода оборудования в эксплуатацию и соблюдения потребителем правил транспортировки, хранения, монтажа, эксплуатации и обслуживания изделия, установленных производителем . Гарантийный срок и условия предоставления гарантии указаны в паспорте изделия.

Подробнее
Оплата

После того, как Вы отправите запрос на электронную почту, наши менеджеры обработают Ваш запрос, сообщат сроки поставки, согласуют приемлемый вариант доставки и сформируют для Вас счет на оплату.

Оплата производится безналичным способом на расчетный счет ООО «Арматура М» по выставленному счету. Для выставления счета нам потребуются Ваши реквизиты.

Просим в платежном поручении указывать номера счета.

Зачисление денежных средств может занять от 1 до 3 дней, в зависимости от Вашего банка. Более детальную информацию уточняйте в отделениях своего банка.

После зачисления денежных средств на расчетный счет заказ формируется к доставке транспортной компанией или самовывозу со склада ООО «Арматура М».

Доставка

Мы производим отправку продукции по всем городам России и странам Таможенного союза — Казахстан, Беларусь, Армения, Киргизия, Абхазия. Доставка осуществляется транспортными компаниями по Вашему выбору.

Мы сотрудничаем со всеми основными транспортными компаниями, включая «Деловые линии», GTD, ПЭК, «Желдорэкспедиция», «Байкал Сервис», «Ратэк» и др.

Доставка оплачивается Вами при получении груза по тарифам транспортных компаний в Вашем городе.

Стоимость доставки можно рассчитать на сайте грузоперевозчика самостоятельно, либо обратиться к ним по телефону или электронной почте.


Калькуляторы стоимости доставки


Самовывоз

Забрать заказ можно самостоятельно с нашего склада, расположенного по адресу Московская область, Дзержинский, ул. Алексеевская, д. 5

Склад работает с 9:00 до 16:00, в пятницу - до 15:00.

Пожалуйста, предварительно согласуйте дату и время самовывоза с нашим менеджером.

Отгрузка осуществляется на организацию-плательщика, либо на организацию указанную в платежном поручении. Для отгрузки продукции в адрес третьих лиц, необходимо предоставить заверенное печатью организации письмо на фирменном бланке с подписью руководителя о смене получателя продукции.

Для получения товара Вам потребуется оригинал доверенности или печать организации и паспорт. При получении товара с печатью организации необходимо подтвердить полномочия материально ответственного лица.
