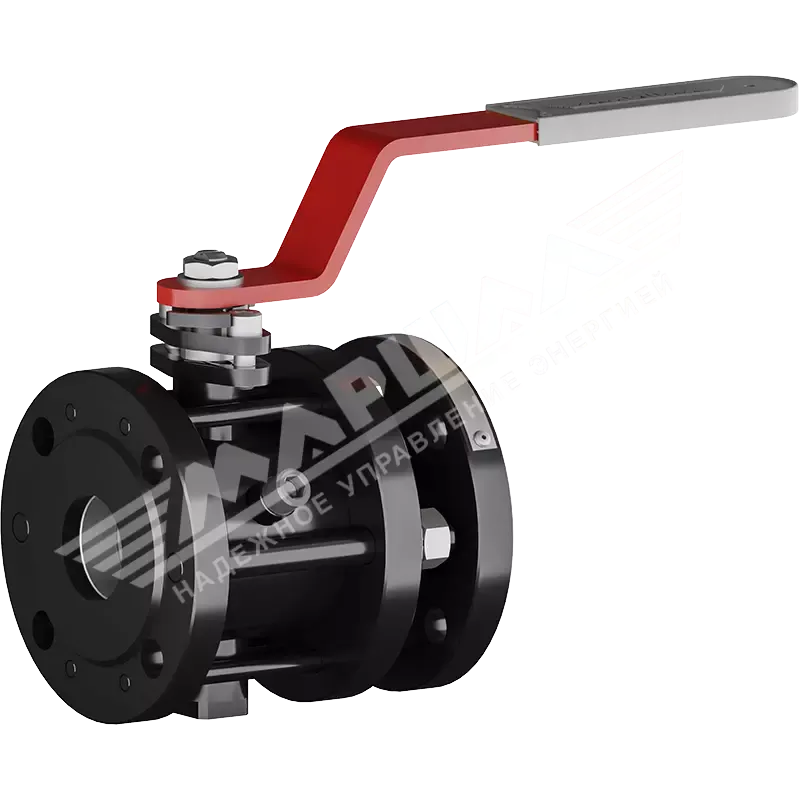

Кран шаровой 11с67п РФ.01.1, полнопроходной, из ст. 09Г2С Ду 40 Ру 63

Кран шаровой 11с67п РФ.01.1, полнопроходной, из ст. 09Г2С Ду 40 Ру 63

Документы Материалы

Характеристики

Номинальное давление, PN: 63, 80, 100, 160

Номинальный диаметр, DN: 10-500

Проход: полный

Корпус: 11с67п РФ, 11с67п 8РФ разборный, 11с67п 8ЦФ цельносварной

Исполнение: сталь 09Г2С

Рабочая среда: вода, газ, нефтепродукты и другие нетоксичные и неагрессивные среды

Все характеристики >>

Готовы к сотрудничеству?

Цена:

по запросу

Позвонить менеджеру

8 (800) 301-20-50

+7 (495) 223-74-94

Написать менеджеру

info@lztamarshal.ru

Написать менеджеру

Нужна помощь с этой моделью?

Позвоните, расскажем про особенности монтажа и аналоги

7 (495) 223-74-04

звонок бесплатный

8 (800) 301-20-50

звонок бесплатный

info@lztamarshal.ru

Консультация специалиста

Подобрать оборудование

Чат с менеджером

Опыт работы в производстве трубопроводной арматуры более 30 лет

Производство сертифицировано по ISO 9001-2015

Высококачественные проверенные материалы

Гарантия на всю продукцию 3 года с момента ввода в эксплуатацию

Профессиональная помощь в подборе оборудования

Собственный конструкторский отдел

Характеристики

Описание

Материалы

Документация

Размеры и масса

Гарантии

Оплата

Доставка

Корпус:Сталь 09Г2С

Шар:Сталь 08Х18Н10

Фланец:Сталь 09Г2С

Шпиндель:Сталь 14Х17Н2

Втулка :Сталь 09Г2С

Седло:Полиуретан

Кольцо опорное:Сталь Ст3 оцинкованная

Пружина тарельчатая:Сталь 60С2А оцинкованная

Пружина:Сталь 60С2А оцинкованная

Уплотнение шпинделя:Фторопласт Ф4ГЗК6

Кольцо уплотнительное:Резина РТС-002 мчп

Подшипник:Металлофторопласт

Рукоятка:Сталь 20

Маховик:Сталь Ст3

Описание

Шаровой кран 11с67п РФ.01.1.063.040 – это высоконадежное запорное устройство, предназначенные для полного перекрытия потока жидкостей и газов в промышленных трубопроводах. Он рассчитан на давление Ру 63 и обеспечивает герметичность класса «А» (согласно ГОСТ 9544-2015) – это максимальный уровень герметичности. Кран совместим с различными рабочими средами, такими как вода, газ и нефтепродукты, при условии их нейтральности к материалам крана. Кран имеет морозоустойчивое исполнение (корпус из низколегированной стали 09Г2С, шпиндель из нержавеющей стали 14Х17Н2) и может работать в условиях низких температур (не ниже -60С). Разборный корпус обеспечивает полную ремонтопригодность и позволяет проводить профилактическое обслуживание и ремонт крана, замену или подтяжку уплотнений. Кран поставляется полностью готовым к установке и эксплуатации и не нуждается в техническом обслуживании на протяжении всего заявленного срока службы, который составляет не менее 30 лет. Производитель предоставляет гарантию на изделие сроком на 3 года с момента ввода в эксплуатацию.

Характеристики

Номинальное давление, PN: 63, 80, 100, 160

Номинальный диаметр, DN: 10-500

Проход: полный

Корпус: 11с67п РФ, 11с67п 8РФ разборный, 11с67п 8ЦФ цельносварной

Исполнение: сталь 09Г2С

Рабочая среда: вода, газ, нефтепродукты и другие нетоксичные и неагрессивные среды

Температура рабочей среды: от –60°С до +200°С

Климатическое исполнение: не ниже –60°С (ХЛ1)

Присоединение к трубопрово: фланцевое – фланец под прокладку овального сечения (возможны другие исполнения фланцев)

Управление: 11с67п РФ, 11с67п 8РФ рукоятка, 11с67п 8ЦФ маховик редуктора

Возможно изготовление арматуры с учетом специальных требований заказчика, не противоречащих требованиям действующих стандартов.

Размеры и 3D модели

Обозначение	DN	L, мм	D, мм	D1, мм D2, мм	L1, мм	H, мм	H1, мм	B, мм	Dmin, мм	d, мм	n	d	Масса, кг	Kv, м³/ч
11с67п РФ.01.1.063.010	10	164	100	70	50	170	90	140	285	9	14	4	4,2	7
11с67п РФ.01.1.063.015	15	165	105	75	55	170	109	162	251	12,5	14	4	6,3	16,3
11с67п РФ.01.1.063.020	20	190	125	90	58	170	112	175	265	17	18	4	8,3	29,5
11с67п РФ.01.1.063.025	25	216	135	100	68	300	104	172	408	24	18	4	11,8	43
11с67п РФ.01.1.063.032	32	229	150	110	78	300	108	183	415	30	22	4	13,8	89
11с67п РФ.01.1.063.040	40	241	165	125	88	300	122	205	421	37	22	4	21,2	230

Обозначение	DN	L, мм	D, мм	D1, мм D2, мм	L1, мм	H, мм	H1, мм	B, мм	Dmin, мм	d, мм	n	d	Масса, кг	Kv, м³/ч
11с67п РФ.01.1.080.010	10	164	100	70	50	170	90	140	285	9	14	4	4,2	7
11с67п РФ.01.1.080.015	15	165	105	75	55	170	109	162	251	12,5	14	4	6,6	16,3
11с67п РФ.01.1.080.020	20	190	125	90	58	170	112	175	265	17	18	4	8,6	29,5
11с67п РФ.01.1.080.025	25	216	135	100	68	300	104	172	408	24	18	4	14	43
11с67п РФ.01.1.080.032	32	229	150	110	78	300	108	183	415	30	22	4	13,8	89
11с67п РФ.01.1.080.040	40	241	165	125	88	300	122	205	421	37	22	4	20,8	230

Обозначение	DN	L, мм	D, мм	D1, мм D2, мм	L1, мм	H, мм	H1, мм	B, мм	Dmin, мм	d, мм	n	d	Масса, кг	Kv, м³/ч
11с67п РФ.01.1.100.010	10	164	100	70	50	170	90	140	285	9	14	4	4,2	7
11с67п РФ.01.1.100.015	15	165	105	75	55	170	109	162	251	12,5	14	4	6,6	16,3
11с67п РФ.01.1.100.020	20	190	125	90	58	170	112	175	265	17	18	4	8,6	29,5
11с67п РФ.01.1.100.025	25	216	135	100	68	300	104	172	408	24	18	4	14	43
11с67п РФ.01.1.100.032	32	229	150	110	78	300	108	183	415	30	22	4	13,8	89
11с67п РФ.01.1.100.040	40	241	165	125	88	300	122	205	421	37	22	4	20,8	230

Обозначение	DN	L, мм	D, мм	D1, мм D2, мм	L1, мм	H, мм	H1, мм	B, мм	Dmin, мм	d, мм	n	d	Масса, кг	Kv, м³/ч
11с67п РФ.01.1.160.010	10	164	100	70	50	170	90	140	285	9	14	4	4,2	7
11с67п РФ.01.1.160.015	15	230	105	75	55	170	109	162	285	12,5	14	4	8,6	16,3
11с67п РФ.01.1.160.020	20	260	125	90	58	170	112	175	300	17	18	4	10,8	29,5
11с67п РФ.01.1.160.025	25	260	135	100	68	300	104	172	430	24	18	4	14	43
11с67п РФ.01.1.160.032	32	300	150	110	78	300	108	183	450	30	22	4	16	89
11с67п РФ.01.1.160.040	40	300	165	125	88	300	122	205	450	37	22	4	25,7	230
